EF-3500

Installation

Der Zaundraht - Der Zaundraht muss ein Schlaufe um das abzugrenzenden Areal bilden, damit das System funktioniert. Das Signal geht vom Wandsender aus, und fließt durch die Drahtschalufe zurück zum Wandsender. Wenn die Schlaufe vorhanden ist, leuchtet die Drahtkontrollanzeige kontinuierlich rot.

Der Draht sollte in 7 - 10 cm Tuiefe eingegraben werden, damit er nicht durch Gartenwerkzeug beschädigt oder vom Hund ausgegraben wird. (Der Draht kann aber auch an der Oberfläche verlegt werden.)

Verlegen des Drahtes

WICHTIG - Bevor Sie den Draht verlegen, überprüfen Sie, ob und ggf. wo elektrische Kabel, Gasleitungen oder Telephonleitungen durch hr Grundstück verlaufen. Testen Sie das System mit dem Draht an der Oberfläche, bevor Sie ihn vergraben. Wählen Sie mit Sorgfalt das Areal aus, das der Hund nicht verlassen soll. Ein Plan oder eine Skizze hilft dabei, eventuelle Hindernisse zu identifizieren. (S. Schema weiter oben.)

WICHTIG!
In manchen Fällen muss der Antennendraht in Form einer Doppelschlaufe verlegt werden. Der Abstand zwischen den zwei parallel verlegten Drähten muss 180 bis 300 cm betragen, um Störungen vorzubeugen.

*Die Schemata sind nicht maßstabsgetreu. Bei normalen Schlaufen muss der Abstand zwischen den Drähten ebenfalls 180 - 300 cm betragen.

Abgrenzung einer einzigen Grundstücksseite
Vorderer Teil des Gartens

Durchgang vorne/hinten
Umgrenzung des Gartens

Unsichtbarer Zaun zusätzlich zu realer Abgrenzung
Doppelschlaufe mit Durchgang

Der Abstand zwischen den Drähten muss 180 cm betragen, um Signalstörungen vorzubeugen.

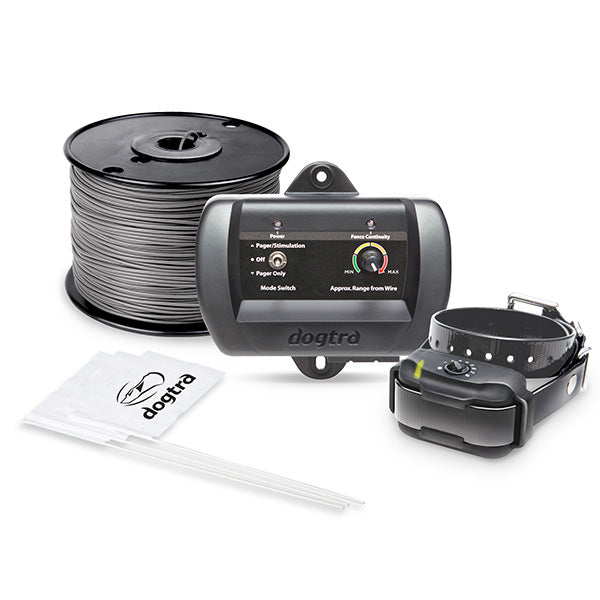

Der Dogtra EF-3500 wird mit 150 Meter Draht und 50 Fähnchen geliefert. Zusätzliche Drahtrollen und Fähnchen könnne bei Dogtra-Europe und bei Dogtra-Händlern erworben werden. . Die benötigte Drahtlänge und Fähnchenzahl hängen von der gewählten Auslegeung des Zaunsystems ab.
